Принцип работы газового электрогенератора

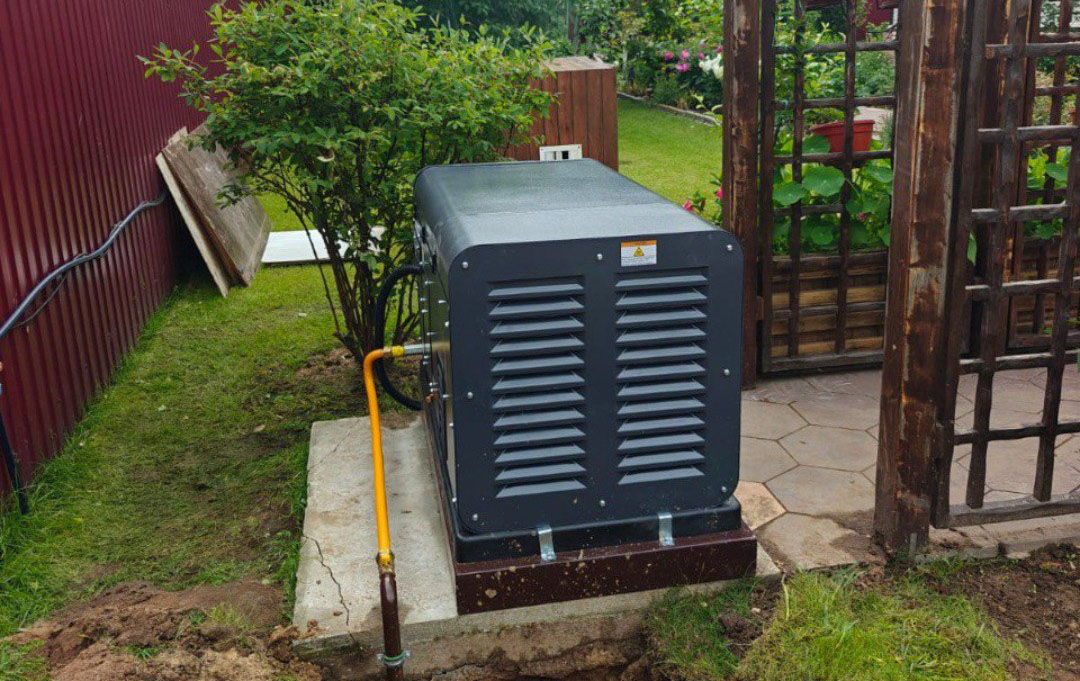

Газовый генератор выглядит просто: коробка, которая шумит в углу участка и даёт свет, когда его отключили. Внутри же происходит тройное превращение энергии — из химической в тепловую, затем в механическую и только потом в электрическую. Разберём, как устроен такой агрегат, что именно происходит внутри и от чего зависит его ресурс.

Основные узлы газового генератора

Любая газовая электростанция — это связка двух машин на общей раме.

• Двигатель внутреннего сгорания. Такой же поршневой мотор, как в автомобиле, но настроенный на газ и на постоянные обороты. Зажигание всегда искровое, от свечи.
• Альтернатор, он же генератор переменного тока. Именно он превращает вращение вала в электричество.
• Газовая рампа с редуктором и смесителем — узел, который понижает давление газа и готовит газовоздушную смесь.
• Система охлаждения: воздушная у моделей до 8–10 кВт и жидкостная, с радиатором и антифризом, у более мощных.
• Панель управления и автоматика: регулятор оборотов, стабилизатор напряжения, защиты, а в резервных станциях — блок АВР с автозапуском.

Топливом служит и магистральный природный газ, и сжиженный из газгольдера или баллонов. Разница только в редукторе и настройке смесителя: у сжиженного газа другое давление и теплотворность, поэтому пропорции смеси отличаются. Многие модели выпускают в двухтопливном исполнении, когда переключиться с одного газа на другой можно рычагом на рампе.

Как газ превращается в электричество

Всю цепочку удобно разложить по шагам.

Сначала газ проходит через редуктор, где давление снижается до рабочего для двигателя. Для сжиженного газа редуктор обычно двухступенчатый: резкий перепад давления нужно отрабатывать плавно, иначе двигатель будет захлёбываться.

Далее смеситель перемешивает газ и воздух в определённой пропорции — это ключевой момент, так как обеднённая смесь снижает мощность и перегревает клапана, а переобогащённая приводит к неполному сгоранию и нагару. В современных моделях газовых генераторов смесью управляет электроника с обратной связью — датчиком кислорода.

Готовая газовоздушная смесь попадает в цилиндр, поршень сжимает её, свеча даёт искру. Расширяющиеся при сгорании газы толкают поршень вниз, тот через шатун проворачивает коленчатый вал, который вращает ротор альтернатора. Ротор создаёт магнитное поле, которое пересекает обмотки неподвижного статора, и в них наводится электродвижущая сила — так появляется переменный ток. Чтобы частота держалась ровно на 50 герцах, обороты двигателя должны быть постоянными: 3000 в минуту для двухполюсного альтернатора или 1500 для четырёхполюсного. За этим следит регулятор оборотов, а за напряжением 220 или 380 вольт — автоматический регулятор напряжения.

У инверторных станций схема работы иная. Они вырабатывают ток произвольной частоты, выпрямляют его, а затем инвертор заново собирает идеальную синусоиду. Двигатель при этом не обязан крутиться на фиксированных оборотах и подстраивается под нагрузку, что экономит топливо и снижает шум. Такие модели нужны там, где питается чувствительная электроника — котёл, компьютер, медицинская техника.

Режимы работы, расход и ресурс

Генераторы делятся на резервные и основные, и путать их нельзя. Резервный включается при пропадании сети через блок АВР — обычно за 10–30 секунд — и рассчитан на десятки часов работы за сезон. Основной источник питания проектируется под непрерывную нагрузку, у него жидкостное охлаждение и совсем другой ресурс.

Расход считается от выработанного киловатт-часа. Ориентировочно на 1 кВт·ч электроэнергии уходит около 0,4 м³ природного газа или примерно 0,55 литра сжиженного. То есть станция на 5 кВт под полной нагрузкой потребляет порядка 2 м³ газа в час, а от газгольдера — около 2,7 литра.

Отдельно стоит помнить про запуск генератора в морозы — сжиженный газ при отрицательной температуре хуже испаряется, давление на входе падает, и генератор может не завестись. Чтобы этого избежать, газгольдер заправляется зимней смесью с повышенным содержанием пропана. Так же нужно следить чтобы аккумулятор автозапуска всегда был заряжен (можно тестировать заряд прибором).

Ресурс оборудования зависит прежде всего от охлаждения: у воздушных моторов это тысячи моточасов, у жидкостных — десятки тысяч. Электрогенератор на газовом топливе имеет больший ресурс, по сравнению с бензиновым — газ это более чистое топливо, не коптит и почти не образует нагара, поэтому двигатель изнашивается медленнее. При этом, важно помнить о регулярных ТО по моточасам — замене масла, свечей и фильтров (об этом написано в инструкции по эксплуатации генератора).

Помните о важном правиле эксплуатации — генератор нельзя постоянно держать на пределе, рабочая нагрузка должна составлять около 70–80 процентов от номинала.

Выводы

• Газовый генератор — это связка поршневого двигателя с искровым зажиганием и альтернатора на общей раме.
• Редуктор понижает давление газа, смеситель готовит газовоздушную смесь, а свеча поджигает её в цилиндре.
• Вращение коленвала передаётся ротору альтернатора, и в обмотках статора наводится электродвижущая сила.
• Частота 50 Гц держится за счёт постоянных оборотов — 3000 в минуту у двухполюсного альтернатора и 1500 у четырёхполюсного.
• Инверторные модели выпрямляют ток и заново формируют чистую синусоиду, экономя топливо и питая чувствительную технику.
• На 1 кВт·ч уходит около 0,4 м³ природного газа или 0,55 литра сжиженного: станция 5 кВт расходует примерно 2,7 л/ч от газгольдера.
• Ресурс газовых генераторов большой, но нужно помнить, что нагрузка не должна превышать 70–80 процентов от номинала.
